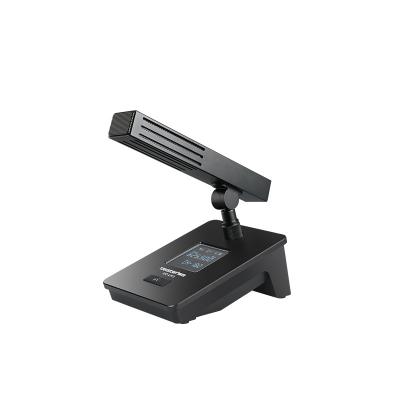

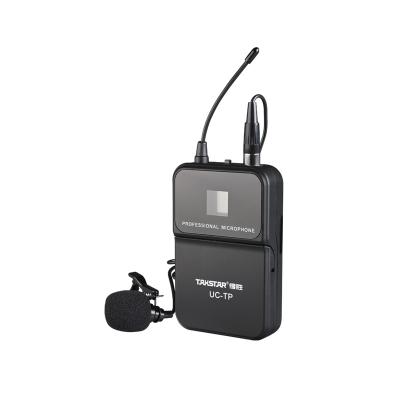

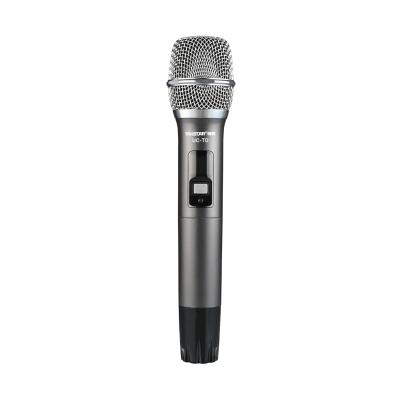

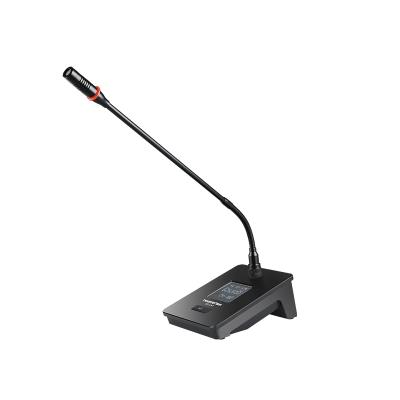

UC-2R bộ thu 2 kênh độc lập, tương thích với các dòng micro UC-LD/UC-LH1/UC-LH2/UC-TH1/UC-TH2/UC-TL/UC-TP/UC-TD
Cấu tạo và chức năng của bộ thu UHF 2 kênh độc lập UC-2R
Mặt trước bộ thu UHF 2 kênh độc lập UC-2R
(1) - Cửa sổ đồng bộ hồng ngoại (IR): truyền các thông số tần số tới bộ phát để đồng bộ tần số của bộ phát với bộ thu bằng cách sử dụng nút “SET”.
(2) - Màn hình LCD: hiển thị trạng thái hoạt động của hệ thống.
(3) - Nút Lên/Xuống ( ▲/▼ ): chủ yếu được sử dụng để điều chỉnh tần số và âm lượng.
(4) - Nút xác nhận (SET): nhấn để bắt đầu hoặc xác nhận các lựa chọn trong menu.
(5) - Công tắc nguồn (POWER): được sử dụng để kiểm soát nguồn điện cung cấp cho thiết bị.

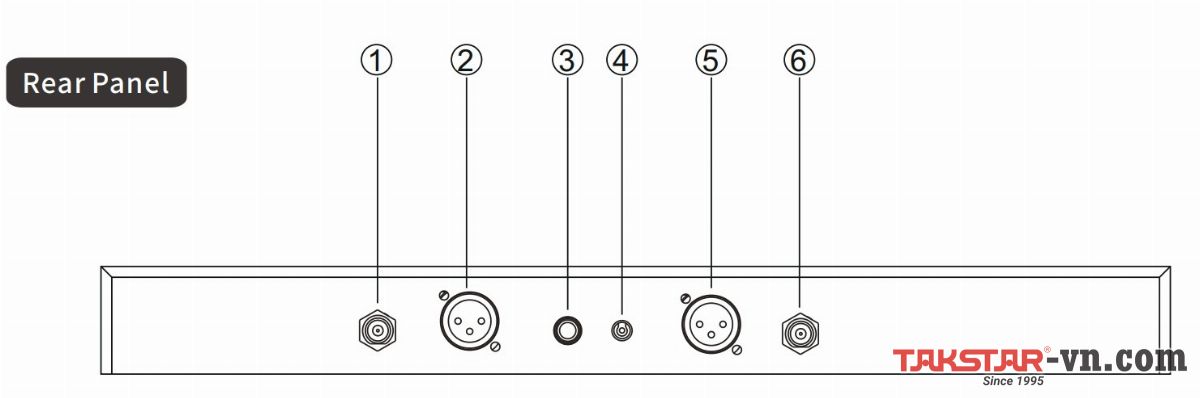

Mặt sau bộ thu UHF 2 kênh độc lập UC-2R
(1) - Đầu nối anten B (ANT-D): dùng để kết nối với anten ngoài.
(2) - Cổng ra cân bằng (BALANCED-B): cổng kết nối XLR; tín hiệu của mỗi kênh được xuất riêng biệt.
(3) - Cổng ra hỗn hợp không cân bằng 6.35mm (MIXED OUTPUT): tín hiệu của tất cả hai kênh được trộn chung vào một đầu ra.
(4) - Cổng nguồn (DC INPUT): nhận nguồn điện cho bộ thu thông qua bộ chuyển đổi nguồn (adapter).
(5) - Cổng ra cân bằng (BALANCED-A): cổng kết nối XLR; tín hiệu của mỗi kênh được xuất riêng biệt.
(6) - Đầu nối anten A (ANT-A): dùng để kết nối với anten ngoài.
Cách chỉnh kênh, thay đổi tần số của bộ thu UHF 2 kênh độc lập UC-2R
Điều chỉnh tần số thủ công (Manual Frequency Adjustment)
(1) - Bật nguồn bộ thu.
(2) - Tại màn hình chính mặc định, nhấn nút "SET" một lần, sau đó nhấn nút "▲" hoặc "▼" trên kênh tương ứng để điều chỉnh đến tần số mong muốn.
(3) - Tiếp theo, nhấn "SET" một lần nữa để bắt đầu ghép đôi; màn hình LCD sẽ nhấp nháy và hiển thị "IR-".
(4) - Trong lúc đó, hãy bật nguồn bộ phát, căn chỉnh cửa sổ hồng ngoại (IR) trên cả bộ phát và bộ thu trong khoảng cách từ 10cm - 30cm.
(5) - Đợi cho đến khi tần số hiển thị trên bộ phát thay đổi giống với tần số của bộ thu.
(6) - Nếu đồng bộ thành công, sẽ có tín hiệu âm thanh AF khi bạn nói vào micro. Nếu thất bại, vui lòng thử lại các bước trên.
Quét tần số tự động (Automatic Frequency Scan)
(1) - Bật nguồn bộ thu.
(2) - Tại màn hình chính mặc định, nhấn và giữ nút "SET", sau đó nhấn nút "▲" hoặc "▼" trên kênh tương ứng để bắt đầu quét tần số tự động.
(3) - Màn hình sẽ nhấp nháy trong quá trình quét. Khi tìm thấy tần số sạch nhất hiện có, bộ thu sẽ tự động bắt đầu đồng bộ IR.
(4) - Trong lúc đó, bật nguồn bộ phát, căn chỉnh cửa sổ IR của cả bộ phát và bộ thu để hoàn tất đồng bộ.
Thao tác khóa hệ thống (System Locking Operation)
(1) - Khóa (Locking): Tại giao diện ban đầu, nhấn và giữ đồng thời nút "SET" cho các kênh A và B hoặc C và D trong 2 giây. Tất cả các phím chức năng sẽ bị khóa (ngoại trừ công tắc nguồn).
(2) - Mở khóa (Unlocking): Để mở khóa, nhấn và giữ đồng thời nút "SET" cho các kênh A và B hoặc C và D trong 2 giây.
