XC-4R đầu thu 4 kênh độc lập tương thích với dòng micro XC như: XC-TH, XC-TP, XC-TD cho phép thu phát trong phạm vi 1000m2 với khoảng cách lên tới 150m
Các nút, phím chức năng trên đầu thu XC-4R
① Núm điều chỉnh âm lượng màn hình
② Cửa sổ truyền hồng ngoại
③ Phím chuyển đổi hiển thị cho Kênh 1
④ Màn hình RF
⑤ Đèn báo âm lượng AF
⑥ Phím chuyển đổi hiển thị cho Kênh 2
⑦ Phím chuyển đổi hiển thị cho Kênh 3
⑧ Phím chuyển đổi hiển thị cho Kênh 4
⑨ Màn hình hiển thị
⑩ Phím khóa
⑪ Bộ điều chỉnh chức năng
⑫ Công tắc nguồn
⑬ Giắc cắm tai nghe màn hình
⑭ Phím đồng bộ hồng ngoại cho Kênh 1
⑮ Phím đồng bộ hồng ngoại cho Kênh 2
⑯ Phím đồng bộ hồng ngoại cho Kênh 3
⑰ Phím đồng bộ hồng ngoại cho Kênh 4
⑱ Phím tự động tìm kiếm

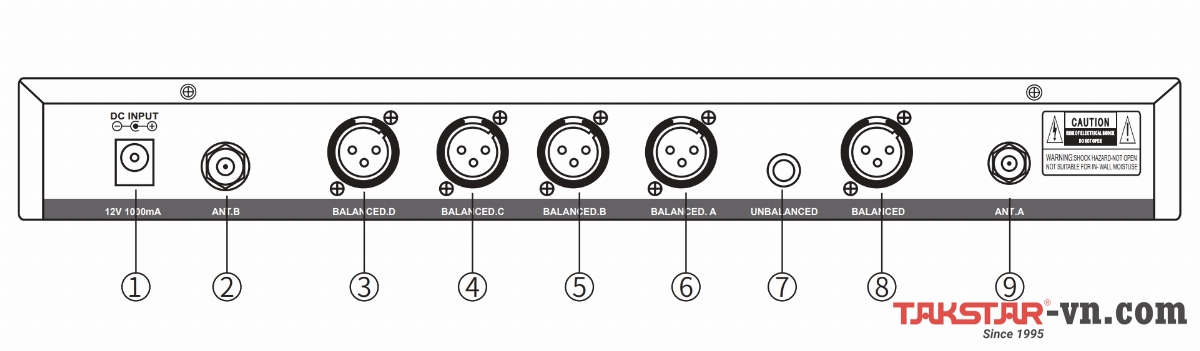

① Cổng nguồn
② Cổng ăng-ten cho Kênh 3 & 4
③ Đầu ra cân bằng cho Kênh 4
④ Đầu ra cân bằng cho Kênh 3
⑤ Đầu ra cân bằng cho Kênh 2
⑥ Đầu ra cân bằng cho Kênh 1
⑦ Đầu ra tổng hợp các Kênh 1,2,3,4 - Không cân bằng
⑧ Đầu ra tổng hợp các Kênh 1,2,3,4 - Cân bằng
⑨ Cổng ăng-ten cho Kênh 1 & 2

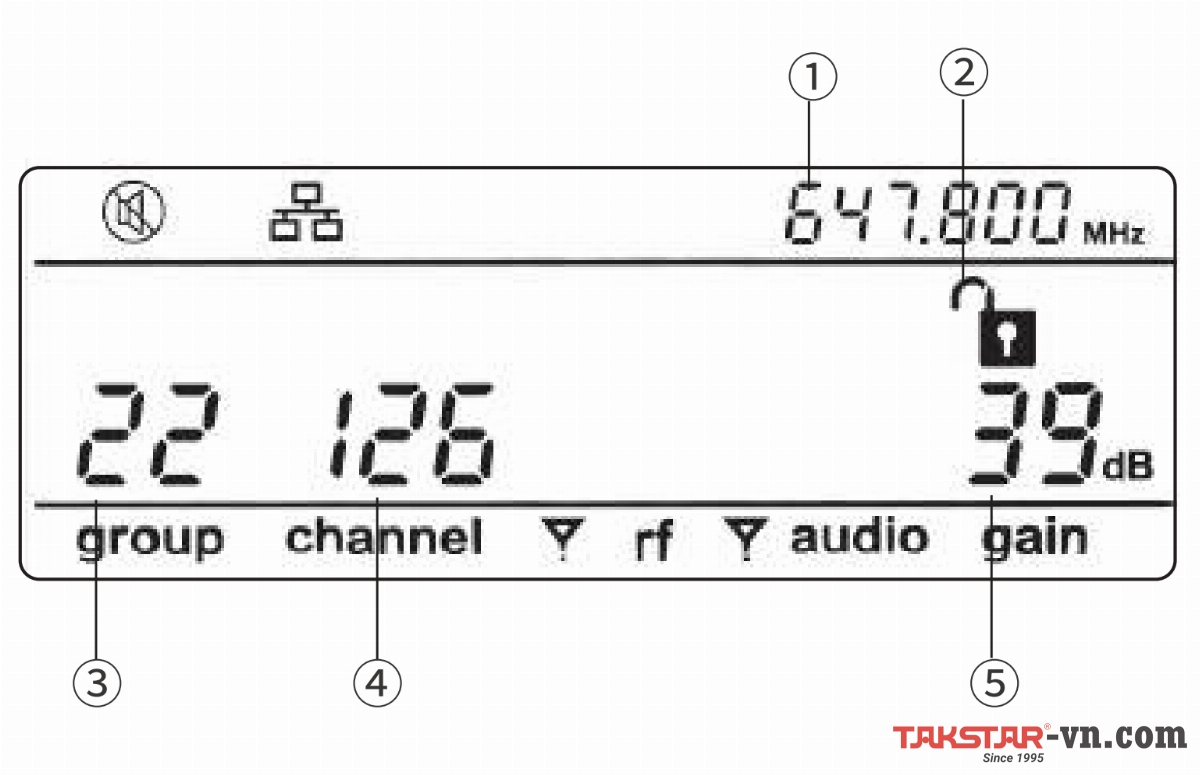

① Thông tin tần số
② Trạng thái khóa
③ Thông tin nhóm làm việc
④ Thông tin kênh
⑤ Thông tin âm lượng
Hướng dẫn sử dụng bộ thu XC-4R
Đồng bộ tần số
Bật cả máy thu và máy phát. Căn chỉnh cửa sổ hồng ngoại của máy thu với cửa sổ hồng ngoại của máy phát, giữ khoảng cách trong vòng 30cm. Nhấn nút "Đồng bộ" trên máy thu tương ứng với kênh tần số mong muốn để vào chế độ đồng bộ. Khi tần số của máy phát và máy thu khớp nhau, máy thu sẽ hiển thị chỉ báo RF và mức pin, cho biết quá trình đồng bộ hóa thành công.
Lưu ý: Nếu quá trình đồng bộ hóa không thành công, hãy lặp lại các bước trên.
Chi tiết các đồng bộ của từng loại Micro trong dòng XC bạn xem thêm tại:
Hướng dẫn sử dụng Micro không dây cầm tay Takstar XC-TD
Hướng dẫn sử dụng Micro không dây choàng đầu Takstar XC-TP
Hướng dẫn sử dụng Micro không dây để bàn Takstar XC-TH
Tìm kiếm tần số tự động không bị nhiễu
Khi bật nguồn, nhấn và giữ nút "Scout" trên máy thu trong 3 giây để vào chế độ quét tự động, chế độ này sẽ nhanh chóng và chính xác tìm các kênh khả dụng không bị nhiễu.
Điều chỉnh tần số
Chuyển sang chế độ hiển thị kênh mong muốn và nhấn nút điều chỉnh chức năng trên máy thu nhiều lần cho đến khi vùng hiển thị kênh trên màn hình nhấp nháy. Sau đó, xoay nút điều chỉnh chức năng để điều chỉnh đến tần số máy thu mong muốn và nhấn để xác nhận và lưu.
Chọn nhóm tần số
Chuyển sang chế độ hiển thị kênh mong muốn và nhấn nút điều chỉnh chức năng trên máy thu nhiều lần cho đến khi vùng hiển thị nhóm làm việc trên màn hình nhấp nháy. Sau đó, xoay nút điều chỉnh chức năng để điều chỉnh đến nhóm làm việc máy thu mong muốn và nhấn để xác nhận và lưu.
Điều chỉnh âm lượng
Chuyển sang chế độ hiển thị kênh mong muốn và nhấn nút điều chỉnh chức năng trên máy thu nhiều lần cho đến khi vùng hiển thị âm lượng trên màn hình nhấp nháy. Sau đó, xoay nút điều chỉnh chức năng để điều chỉnh âm lượng và nhấn để xác nhận và lưu.
Khóa/Mở khóa hệ thống
Khi bật nguồn, nhấn và giữ nút "Khóa" để khóa máy thu. Khi khóa, tất cả các nút chức năng đều bị vô hiệu hóa. Nhấn và giữ nút "Khóa" một lần nữa để mở khóa và khôi phục chức năng nút
