Trong kết nối âm thanh và cũng như trong các tài liệu kỹ thuật, thì tín hiệu ra và vào micro thường được hiện thị thêm kiểu cân bằng (Balance) và không cân bằng (Unbalance)... vậy sự khác nhau ở đây là gì?
Tín hiệu âm thanh không cân bằng - Unbalanced signal
Tín hiệu không cân bằng hiểu đơn giản là cách truyền tín hiệu điện mà chỉ dùng 1 dây mang tín hiệu và 1 dây mass (ground).
Cáp âm thanh không cân bằng được cấu tạo từ dây âm thanh hai lõi, một cho dây tín hiệu và một dây nối đất.
Cáp không cân bằng có thể là RCA (giắc hoa sen) hoặc phổ biến hơn là đầu nối giắc cắm 6,35 mm (giắc phone) theo cấu hình "mono" hoặc đầu nối ống bọc (TS).
Đầu nối XLR cũng có thể được cấu hình theo cách không cân bằng. Mặc dù chúng có ba chân và hay được sử dụng khi truyền tín hiệu cần bằng, nhưng nếu truyền mục đích không cân bằng, chúng kết hợp chân 1 và 3 thành một dây dẫn duy nhất.
Ưu nhược điểm của tín hiệu không cân bằng
Nhược điểm - Tín hiệu không cân bằng thường dễ bị nhiễu và tiếng ồn hơn: Điều này là do hạn chế của việc có hai dây dẫn. Dây dẫn tín hiệu tạo thành tâm của cáp, trong khi dây nối đất bao quanh dây dẫn tín hiệu. Điều này giúp bảo vệ dây dẫn tín hiệu khỏi các nguồn nhiễu bên ngoài. Như bạn có thể tưởng tượng, các nguồn nhiễu điện bên ngoài có thể có trong tủ âm thanh, vì trong tủ sẽ bao gồm các thiết bị âm thanh khác, kết nối điện, máy biến áp chiếu sáng và các nguồn nhiễu RF như truyền hình và radio. Tệ hơn nữa, bản thân dây dẫn hoạt động như một ăng-ten để thu nhiễu, thu các tín hiệu đi lạc gần đó.
Ưu điểm - Kết nối dễ dàng và nhanh chóng, đơn giản cho các đoạn chạy ngắn giữa các thiết bị: Trong các hệ thống PA, chúng thường được sử dụng cho các nguồn âm thanh không cung cấp đầu ra cân bằng như hầu hết các đầu phát CD, bộ chỉnh và đầu phát âm thanh phát trực tuyến. Lý tưởng nhất là độ dài nên được giữ dưới 5m cho các đường dẫn tín hiệu này.
Tín hiệu âm thanh cân bằng - Balanced signal
Tín hiệu cân bằng hiểu đơn giản là cách truyền tín hiệu điện mà chỉ dùng 2 dây mang tín hiệu và 1 dây mass (ground).
Với dạng tín hiệu cân bằng thì tối thiếu dây âm thanh phải có 3 sợi, và thường là đầu nối dạng XLR. Hai dây tín hiệu và một dây nối đất. Hai dây tín hiệu thường được gọi là 'H - Hot' và 'C - Cold'. Giống như cáp không cân bằng, dây nối đất bao quanh các dây dẫn chính để giảm nhiễu bên ngoài. Sự khác biệt lần này là "vi sai" giữa các tín hiệu.

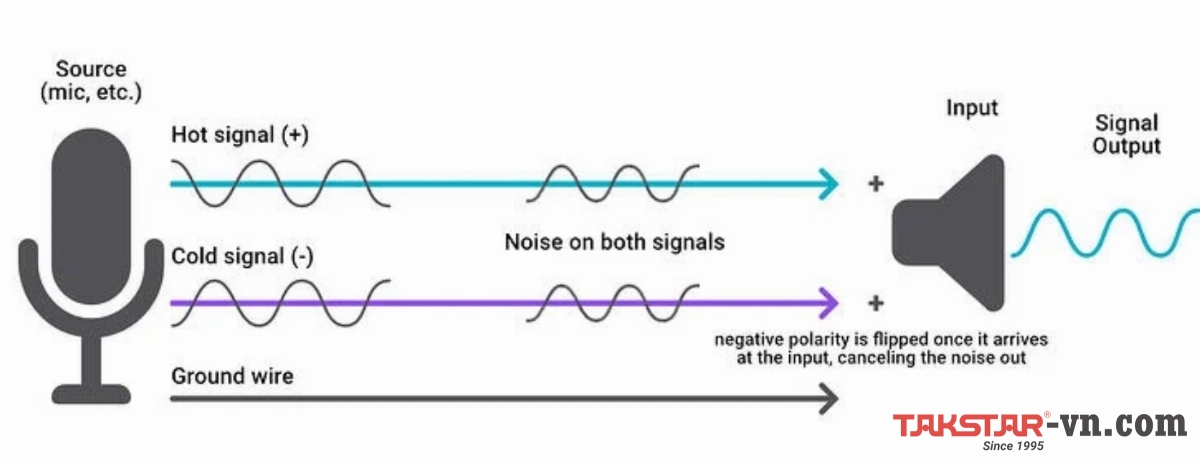

Vi sai tín hiệu là khái niệm trong đó hai bản sao giống hệt nhau của một tín hiệu được gửi xuống cùng một đường dẫn tín hiệu với các cực đối diện. Sau đó, thiết bị thu sẽ lật ngược tín hiệu bị đảo ngược trở lại hướng ban đầu của nó. Nhưng vì cả hai phiên bản của tín hiệu đều truyền dọc theo cáp và chịu cùng một nhiễu, nên việc lật ngược cực của tín hiệu bị đảo ngược sẽ tạo ra tín hiệu ban đầu không thay đổi. Tuy nhiên, nhiễu không bị lật và do đó bị hủy bỏ.
Ưu nhược điểm của tín hiệu cân bằng
Ưu điểm - Tín hiệu ít bị nhiễu hơn do truyền vi sai: Về cơ bản, quy trình so sánh tín hiệu này cho phép tín hiệu đường cân bằng chạy trên khoảng cách xa hơn nhiều so với tín hiệu không cân bằng và đặc biệt hữu ích khi sử dụng trong môi trường có nhiều nhiễu.
Nhược điểm - dây dẫn tốn chi phí hơn: Do thêm dây và to hơn
Cách đấu chéo giữa tín hiệu cần bằng và tín hiệu không cân bằng
Trong một số trường hợp chúng ta cần đấu chéo giữa các mức tín hiệu không cân bằng và cân bằng. Nhưng lưu ý một số điểm như sau
Không cân bằng truyền khoảng 20m, còn cân bằng khoảng 80m. Đấu chéo giữa cân bằng và không cân bằng thì chỉ được 20m
Cân bằng bắt buộc phải dây 3 lõi
Chất lượng tín hiệu truyền cân bằng - cân bằng là tốt nhất.
