Hướng dẫn sử dụng đầu thu kênh kép TC-2R

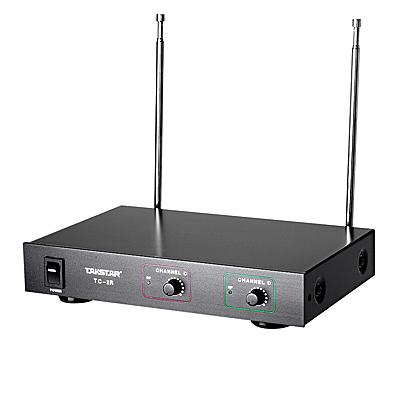

Mặt trước đầu thu kênh kép TC-2R

Lưu ý: đầu thu TC-2R đã cố định sẵn kênh tần số, không thể chỉnh được, và chỉ tương thích với Micro dòng TC như TC-TL, TC-TD và TC-TH.

• (1). Công tắc nguồn: Bật công tắc nguồn, đèn chỉ báo nguồn sẽ sáng lên.

• (2). Đèn tín hiệu tương ứng: Khi bật micro cầm tay, micro cài áo hoặc micro để bàn, đèn tín hiệu "RF" tương ứng trên máy thu sẽ sáng.

• (3). Núm điều chỉnh âm lượng kênh tương ứng: Âm lượng đầu ra của máy thu có thể được điều chỉnh bằng các núm kiểm soát âm lượng tương ứng này.

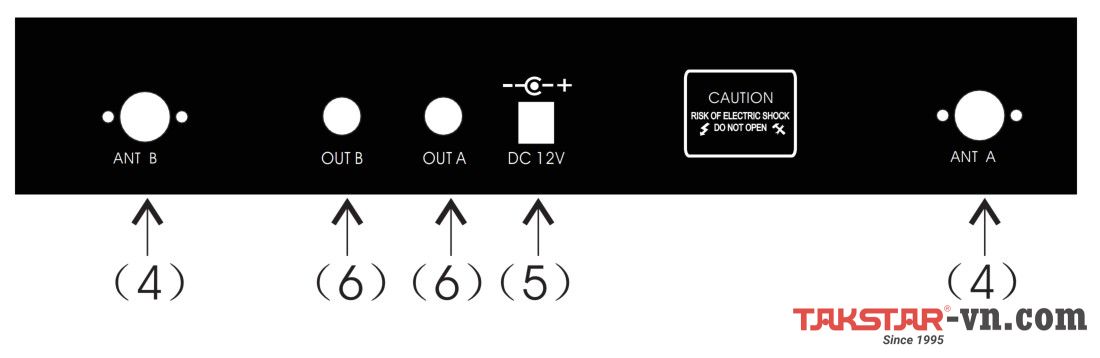

Mặt sau đầu thu kênh kép TC-2R

• (4). Đầu vào anten, cổng BNC: Khi sử dụng, hãy kéo anten A và B ra sao cho chúng tạo với thân máy một góc 90 độ.

• (5). Cổng cắm nguồn: Kết nối nguồn điện 12V DC vào cổng này; cực dương nằm ở giữa cổng cắm.

• (6). Đầu ra âm thanh (Audio Output): Dùng để kết nối tới amply
