X3PP là bộ combo gồm 01 micro cài đầu và 02 micro cài ve áo đi kèm là 02 bộ phát cài hông + 01 bộ thu 2 kênh... dòng Micro này khá thông dụng trong giảng dậy hội trường nhờ chất lượng tốt và giá cả phù hợp

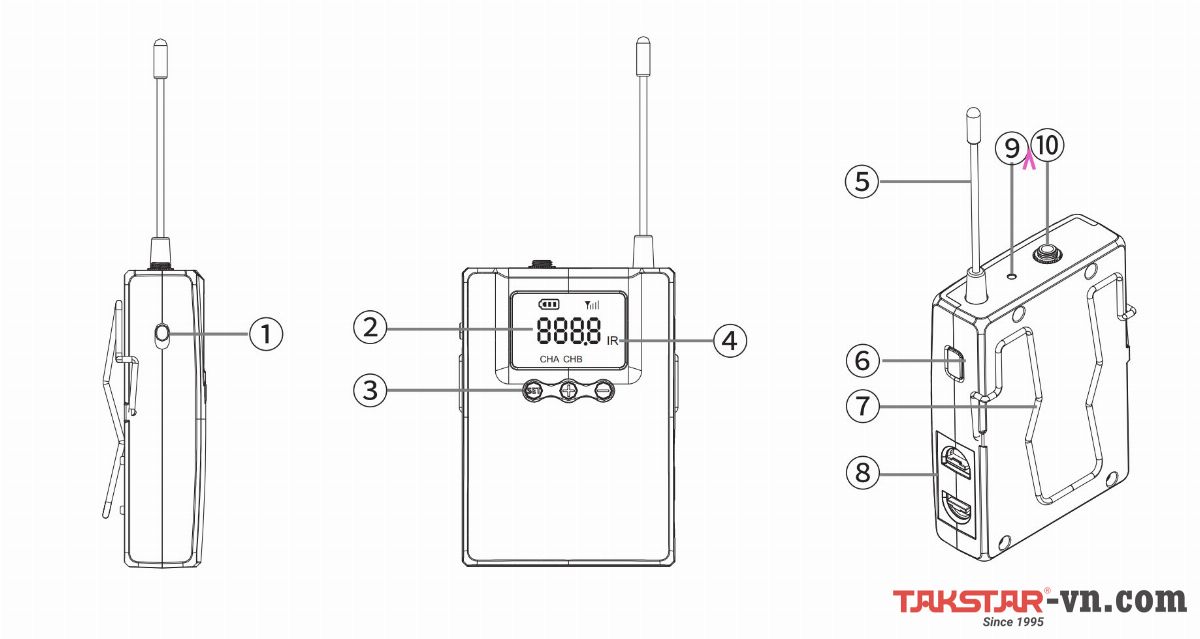

Đặc điểm và chức năng bộ phát X3PP
(1) - Điều chỉnh AF: Dùng để điều chỉnh mức độ nhạy. Khi công tắc AF ở vị trí HIGH, độ nhạy AF được đặt ở mức cao, phù hợp với micro cài áo; khi công tắc AF ở vị trí LOW, độ nhạy AF được đặt ở mức thấp, phù hợp với micro đeo đầu.
(2) - Màn hình hiển thị: Hiển thị mã tần số, kênh tín hiệu, trạng thái tín hiệu micro, mức pin và các thông tin khác.
(3) - Nút điều chỉnh tần số: Bao gồm các nút SET, + và −, dùng để điều chỉnh mã tần số và ghép tần. Vui lòng tham khảo mục “Thao tác ghép tần số” để biết chi tiết.
(4) - Cửa sổ ghép IR: Phát tín hiệu hồng ngoại để ghép tần khi thực hiện ghép tần số.
(5) - Ăng-ten ngoài: Ăng-ten 1/4 bước sóng.
(6) - Nút nguồn: Nhấn và giữ trong 2 giây để bật/tắt micro; nhấn nhanh để bật/tắt chức năng tắt tiếng (mute).
(7) - Kẹp thắt lưng: Dùng để cố định bộ phát.
(8) - Khoang pin: Dùng để lắp pin AA.
(9) - Đèn báo tắt tiếng: Khi chức năng tắt tiếng được bật, đèn báo sáng màu đỏ; khi tắt chức năng tắt tiếng, đèn báo sáng màu xanh lá.
(10) - Cổng kết nối micro: Dùng để kết nối micro cài áo hoặc micro đeo đầu chuẩn Φ3.5mm.

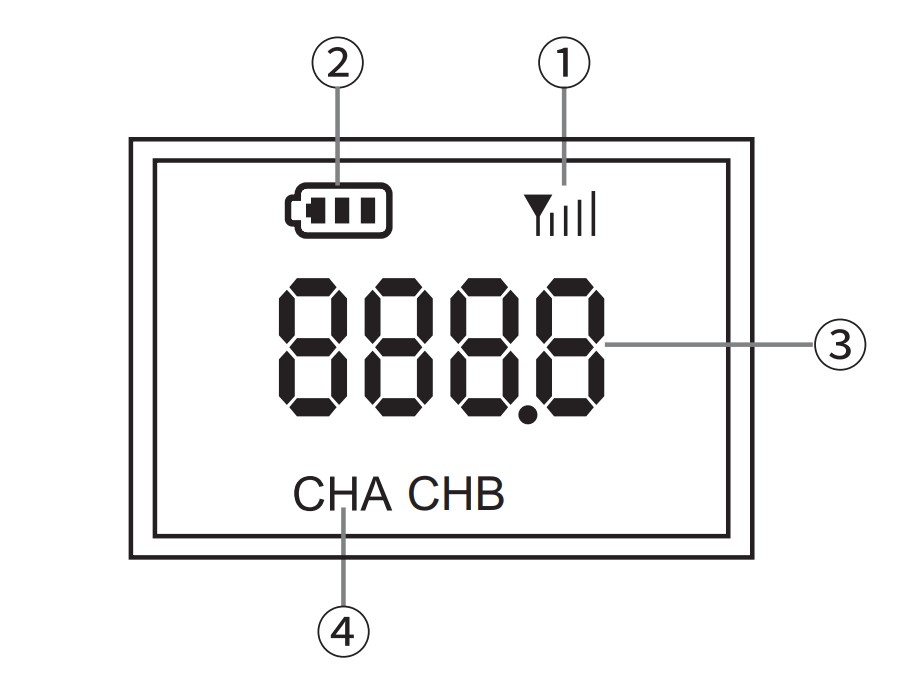

(1) - Biểu tượng tín hiệu: Hiển thị trạng thái tín hiệu RF của micro.
(2) - Dung lượng pin: Dung lượng pin có ba vạch, số lượng vạch tương ứng với mức pin hiện tại. Khi pin yếu, biểu tượng pin sẽ nhấp nháy.
(3) - Tần số hoạt động: Hiển thị mã tần số hoạt động hiện tại của micro. Kênh A hiển thị (CH01)-(CH32), và kênh B hiển thị (CH33)-(CH64).
(4) - Kênh tín hiệu: Kênh tín hiệu đang hoạt động của micro.

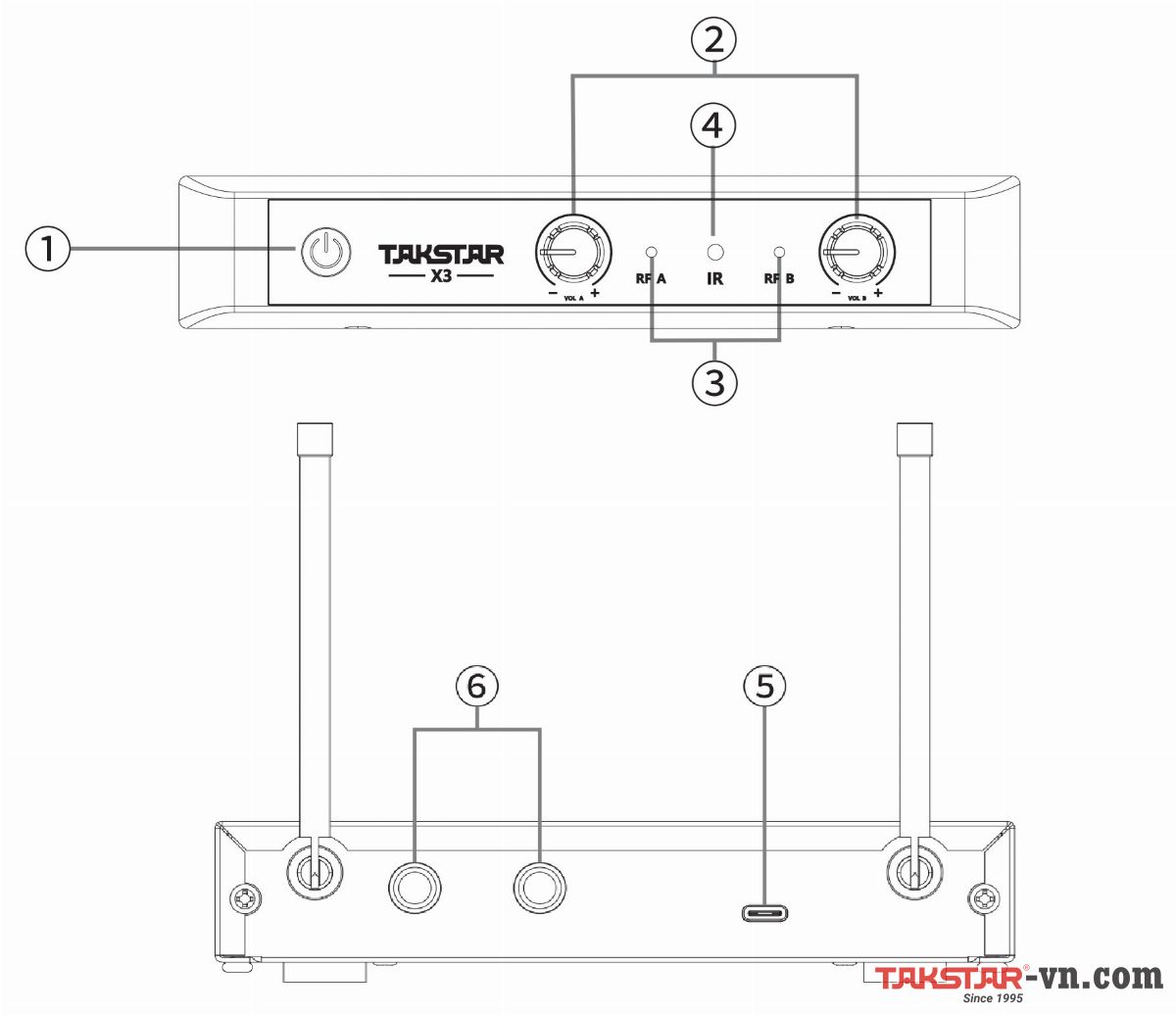

Đặc điểm và chức năng bộ thu
(1) - Nút nguồn: Nhấn giữ trong 2 giây để bật/tắt micro. Khi micro đang bật, nhấn nút này để thực hiện đồng bộ hóa bằng tia hồng ngoại.
(2) - Núm âm lượng: Điều chỉnh âm lượng của kênh tương ứng. Xoay theo chiều kim đồng hồ để tăng dần âm lượng và xoay ngược chiều kim đồng hồ để giảm dần âm lượng.
(3) - Đèn LED tín hiệu: Hiển thị trạng thái hoạt động của kênh tương ứng. Khi không nhận được tín hiệu RF, đèn sẽ duy trì màu đỏ. Khi nhận được tín hiệu RF, đèn sẽ chuyển sang màu xanh lá cây. Trong quá trình đồng bộ tần số, đèn sẽ nhấp nháy đỏ và xanh lá.
(4) - Cửa sổ đồng bộ IR: Tiếp nhận tín hiệu đồng bộ hồng ngoại trong quá trình thiết lập.
(5) - Cổng kết nối/giao diện Type-C: Kết nối với bộ chuyển đổi nguồn (adapter) hoặc nguồn điện di động.
(6) - Cổng kết nối/giao diện đầu ra âm thanh: Kết nối OUT-A hoặc OUT-B để xuất tín hiệu micro hỗn hợp. Kết nối cả OUT-A và OUT-B để xuất tín hiệu micro một cách độc lập.
Hướng dẫn chỉnh kênh và đồng bộ tần số X3PP
Ở trạng thái đang bật nguồn, hãy nhấn và giữ nút SET trên bộ phát cài lưng X3PP (bodypack) trong 2 giây để vào chế độ điều chỉnh tần số. Khi số kênh trên màn hình hiển thị nhấp nháy, hãy nhấn nút "+" hoặc "-" để thay đổi mã tần số (mỗi lần nhấn sẽ chuyển một mã).
Tiếp tục nhấn giữ nút SET trong 2 giây một lần nữa để xác nhận mã tần số. Lúc này thiết bị sẽ vào chế độ khớp tần số tự động, màn hình sẽ hiển thị các dấu gạch ngang chạy liên tục "----".
Hãy đặt thẳng hàng cửa sổ mắt thần (IR) của bộ phát cài lưng X3PP với cửa sổ mắt thần của bộ thu (khoảng cách khớp lệnh khuyến nghị là từ 10cm - 50cm). Nhấn nút nguồn trên bộ thu để bắt đầu quá trình khớp tần số; khi đó, đèn tín hiệu kênh tương ứng trên bộ thu sẽ nhấp nháy xanh và đỏ. Sau khi khớp thành công, đèn trên bộ thu sẽ đứng yên ở màu xanh lá cây.
Lưu ý: Sau khi bộ phát cài lưng đã vào chế độ khớp tần số, vui lòng hoàn tất các thao tác trong vòng 5 giây. Nếu khớp tần số thất bại, vui lòng lặp lại các bước trên.
