Hướng dẫn sử dụng bộ trung tâm hội thảo không dây DG-U100

DG-U100 là bộ trung tâm trong hệ thống hội thảo không dây DG-U100 Takstar, thiết bị hộ trợ tới 83 máy đại biểu hoặc chủ tịch. Và để kết nối chính xác, vui lòng đọc kỹ chức năng các cổng, chân cắm trên DG-U100 như sau

Cấu tạo mặt trước của DG-U100

• ① Thông số điều phối Kênh 1~4: Hiển thị các thiết lập cho 4 kênh tín hiệu.

• ② Màn hình LCD: Hiển thị thông tin hệ thống.

• ③ Trạng thái giao tiếp: Hiển thị tình trạng kết nối.

• ④ Nút chỉnh sửa (Edit button): Xoay để di chuyển con trỏ hoặc chỉnh sửa thông số; nhấn vào để chọn hoặc xác nhận thông số.

• ⑤ Nút nguồn: Dùng để bật hoặc tắt thiết bị.

•  ⑥ Cửa sổ đồng bộ hồng ngoại: Dùng để đồng bộ tần số giữa bộ thu và bộ phát.

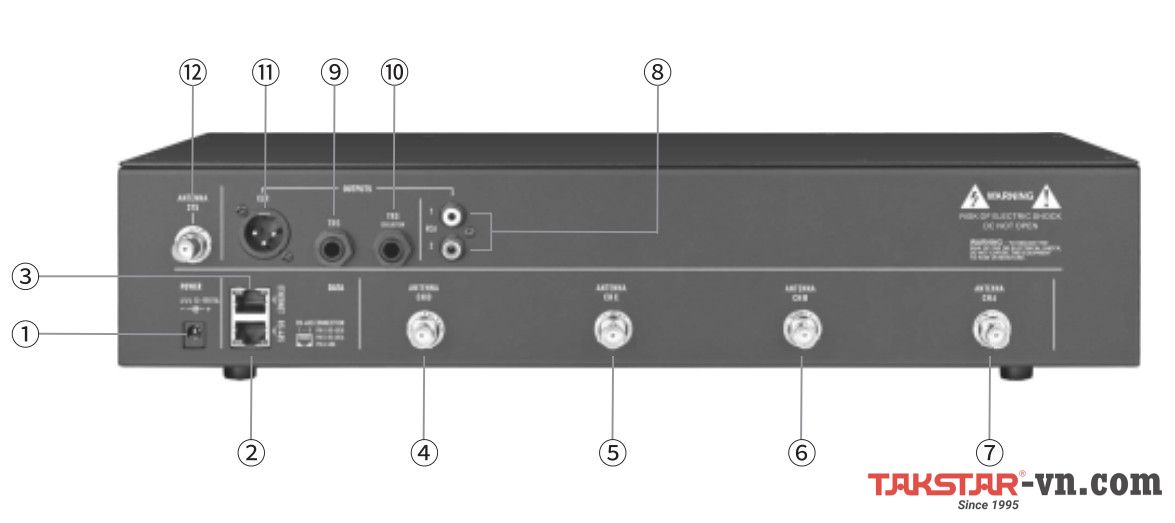

Cấu tạo mặt sau của DG-U100

• ① Ổ cắm đầu vào nguồn

• ② Giao diện RS485 cho camera PTZ tốc độ cao

• ③ Ổ cắm mạng RJ45

• ④ Ổ cắm anten kênh 4

• ⑤ Ổ cắm anten kênh 3

• ⑥ Ổ cắm anten kênh 2

• ⑦ Ổ cắm anten kênh 1

• ⑧ Ổ cắm đầu ra RCA

• ⑨ Đầu ra TRS cách ly (isolated)

• ⑩ Đầu ra TRS không cách ly (non-isolated)

• ⑪ Đầu ra XLR cân bằng (balanced)
