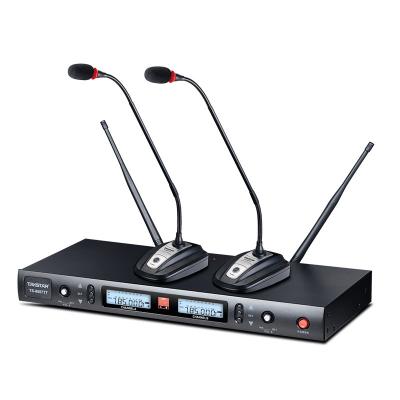

Hướng dẫn sử dụng bộ Micro không dây cổ ngỗng TS-8807TT

Dự án đã triển khai

Takstar | 2026-01-22

① Điều chỉnh âm lượng (Volume control): Dùng để điều chỉnh mức âm lượng đầu ra.
② Màn hình LCD: Hiển thị trạng thái đồng bộ, tần số và mức tín hiệu thu được.
③ Cửa sổ đồng bộ hồng ngoại (Infrared matching window): Được sử dụng kết hợp với nút SET để truyền tham số tần số tới bộ phát.
④ Công tắc nguồn (Power switch): Dùng để bật/tắt bộ thu. Khi bộ thu được bật, màn hình LCD sẽ sáng lên.
⑤ Nút chức năng (Function button): Được sử dụng để điều chỉnh tần số, đồng bộ và dò quét tín hiệu

① Hiển thị mức RF 8 đoạn (8 section RF level display): Hiển thị mức độ mạnh yếu của tín hiệu thu được.
② Hiển thị mức âm thanh 8 đoạn (8 section audio level display): Hiển thị mức tín hiệu âm thanh.
③ Hiển thị menu tần số (Frequency menu display): Khi chữ "FREQ" sáng lên, màn hình sẽ hiển thị tần số hoạt động hiện tại.
④ Hiển thị tắt tiếng (Mute display): Khi chữ "MUTE" sáng lên, điều này có nghĩa là bộ thu đang ở trạng thái tắt tiếng.
⑤ Hiển thị 6 ký tự (6 character display): Hiển thị các thông tin vận hành hiện tại.
⑥ Hiển thị lựa chọn kênh (Channel selection display): Biểu tượng Ⅰ là kênh A; biểu tượng Ⅱ là kênh B.

⑥ Cổng nguồn (Power connector): Kết nối với nguồn điện DC 12V. Chân cắm trung tâm là cực dương (+).
⑦ Cổng anten (Antenna connector): Kết nối với anten ngoài để tăng phạm vi hoạt động.
⑧ Điều chỉnh độ nhạy (Sensitivity adjustment): Phạm vi điều chỉnh từ 0-40dBm. Chỉ số càng nhỏ thì độ nhạy càng thấp và phạm vi hoạt động càng hẹp, nhưng khả năng chống nhiễu sẽ cao hơn và ngược lại.
⑨ Đầu ra âm thanh cân bằng (Audio balanced output): Cổng kết nối XLR (cổng canon), đầu ra tín hiệu riêng biệt cho từng kênh ở mỗi bên.
⑩ Đầu ra âm thanh không cân bằng (Audio unbalanced output): Cổng kết nối loại P (6.35mm), đầu ra tín hiệu kết hợp của cả hai kênh.

Với micro cổ ngỗng không dây TS-8807TT chúng ta cần chú ý một số điểm cơ bản như sau

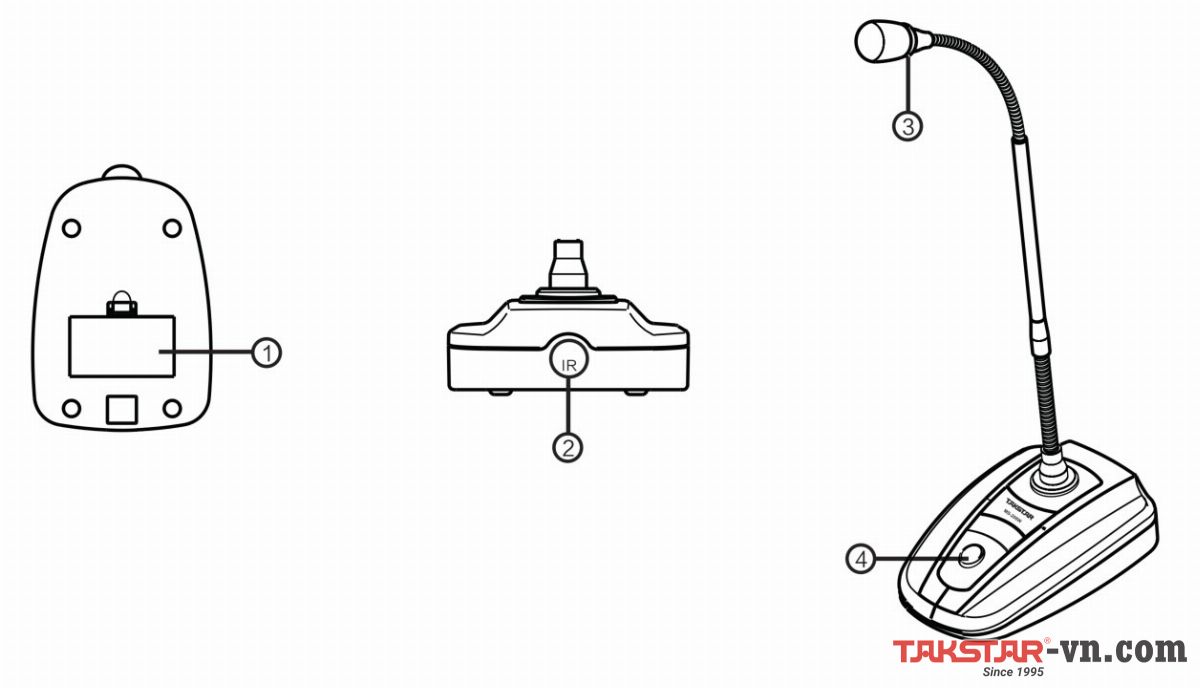

① Ngăn chứa pin (Battery compartment): Dùng để lắp hai viên pin AA.
② Cửa sổ đồng bộ IR (IR matching window): Được sử dụng cùng với mắt hồng ngoại của bộ thu để đồng bộ tần số.
③ Đèn LED báo giọng nói (Speech LED): Đèn sẽ sáng khi có giọng nói và tắt khi không có giọng nói.
④ Nút chức năng giọng nói (Speech button): Dùng để chuyển đổi giữa các chế độ: bật/tắt nguồn, chế độ nói (speech mode) hoặc chế độ tắt tiếng (mute mode).

① Trước khi bật bộ thu, không được bật bộ phát. Giảm âm lượng bộ thu, sau đó nhấn giữ nút nguồn trong 3 giây. Màn hình sẽ sáng và hiển thị tần số.
② Trước khi bật bộ phát, hãy kiểm tra mức RF và AF trên LCD. Nếu có nhiễu, hãy chuyển sang kênh khác.

Khóa: Nhấn giữ nút SET trong 3 giây. Tất cả các nút chức năng sẽ bị khóa (trừ nút nguồn).
Mở khóa: Nhấn giữ nút SET trong 3 giây một lần nữa để mở.

Chỉnh thủ công: Nhấn nhanh nút "▲" hoặc "▼" để thay đổi tần số. Khi đạt tần số mong muốn, ngừng nhấn để máy lưu lại.
Đồng bộ (Matching): Bật bộ phát, hướng cửa sổ IR của bộ phát vào cửa sổ IR của bộ thu (khoảng cách 10cm-50cm). Nhấn nút SET, máy sẽ dò và đồng bộ.
Tự động dò quét (Auto-scanning): Nhấn giữ nút "▲" của kênh tương ứng trong 3 giây. Máy sẽ tự tìm tần số sạch (không nhiễu). Sau đó bật bộ phát để đồng bộ.
Chỉnh khoảng cách kênh: Nhấn giữ nút "▼" trong 3 giây, sau đó dùng nút "▼" và SET để chọn giữa 250KHz hoặc 25KHz.

① Nếu sử dụng anten đa hướng, hãy đặt anten cách tường (đặc biệt là vật kim loại) ít nhất 0.5m.
② Phạm vi thu sóng phụ thuộc nhiều yếu tố. Nếu không có vật kim loại lớn cản trở hướng truyền sóng, hiệu quả sẽ tốt hơn.
③ Nếu điều kiện thu sóng kém, có thể sử dụng cáp kéo dài và anten tăng tích cao, hoặc bộ khuếch đại anten.
④ Trong quá trình vận hành, nếu màn hình LCD của bộ phát nhấp nháy, nghĩa là pin sắp hết và cần thay thế kịp thời.
⑤ Nếu không sử dụng bộ phát trong thời gian dài, hãy tháo pin để tránh làm hỏng micro.
⑥ Điều chỉnh khoảng cách từ đầu micro đến miệng hợp lý: Nên giữ khoảng cách từ 5-15cm. Quá gần sẽ gây méo tiếng, quá xa sẽ làm giảm tỉ lệ tín hiệu trên nhiễu (S/N ratio).
