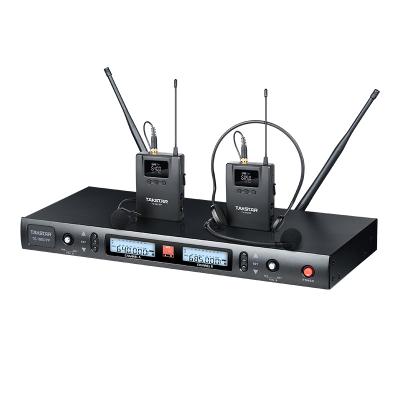

Hướng dẫn sử dụng bộ Micro không dây choàng đầu, đeo cổ áo TS-8807PP

1. Cấu tạo và chức năng TS-8807PP

Mặt trước bộ thu TS-8807PP (Receiver Front Panel)

• ① Điều chỉnh âm lượng (Volume control): Dùng để điều chỉnh mức âm lượng đầu ra.

• ② Màn hình LCD: Hiển thị trạng thái đồng bộ, tần số và mức tín hiệu thu được.

• ③ Cửa sổ đồng bộ hồng ngoại (Infrared matching window): Được sử dụng kết hợp với nút SET để truyền tham số tần số tới bộ phát.

• ④ Công tắc nguồn (Power switch): Dùng để bật/tắt bộ thu. Khi bộ thu được bật, màn hình LCD sẽ sáng lên.

• ⑤ Nút chức năng (Function button): Được sử dụng để điều chỉnh tần số, đồng bộ và dò quét tín hiệu

Màn hình LCD trên bộ thu TS-8807PP (LCD Display)

• ① Hiển thị mức RF 8 đoạn (8 section RF level display): Hiển thị mức độ mạnh yếu của tín hiệu thu được.

• ② Hiển thị mức âm thanh 8 đoạn (8 section audio level display): Hiển thị mức tín hiệu âm thanh.

• ③ Hiển thị menu tần số (Frequency menu display): Khi chữ "FREQ" sáng lên, màn hình sẽ hiển thị tần số hoạt động hiện tại.

• ④ Hiển thị tắt tiếng (Mute display): Khi chữ "MUTE" sáng lên, điều này có nghĩa là bộ thu đang ở trạng thái tắt tiếng.

• ⑤ Hiển thị 6 ký tự (6 character display): Hiển thị các thông tin vận hành hiện tại.

• ⑥ Hiển thị lựa chọn kênh (Channel selection display): Biểu tượng Ⅰ là kênh A; biểu tượng Ⅱ là kênh B.

Mặt sau bộ thu TS-8807PP (Receiver Rear Panel)

• ⑥ Cổng nguồn (Power connector): Kết nối với nguồn điện DC 12V. Chân cắm trung tâm là cực dương (+).

• ⑦ Cổng anten (Antenna connector): Kết nối với anten ngoài để tăng phạm vi hoạt động.

• ⑧ Điều chỉnh độ nhạy (Sensitivity adjustment): Phạm vi điều chỉnh từ 0-40dBm. Chỉ số càng nhỏ thì độ nhạy càng thấp và phạm vi hoạt động càng hẹp, nhưng khả năng chống nhiễu sẽ cao hơn và ngược lại.

• ⑨ Đầu ra âm thanh cân bằng (Audio balanced output): Cổng kết nối XLR (cổng canon), đầu ra tín hiệu riêng biệt cho từng kênh ở mỗi bên.

• ⑩ Đầu ra âm thanh không cân bằng (Audio unbalanced output): Cổng kết nối loại P (6.35mm), đầu ra tín hiệu kết hợp của cả hai kênh.

Bộ phát Micro choàng đầu, đeo cổ áo TS-8807PP (Transmitter)

Dưới dây là các chức năng chính của bộ phát TS-8807PP. Chúng ta chỉ việc cắm Micro vào sẽ có thể vừa sử dụng như bộ micro không dây choàng đầu hoặc micro không dây đeo cổ áo

• ① LCD: Hiển thị tần số hoạt động, dung lượng pin, v.v.

• ② Nút “SET”: Nhấn giữ nút “SET” để bật chế độ điều chỉnh độ nhạy (gain). Sau khi ngừng thao tác 2 giây, chế độ này sẽ tự động tắt. Khuyến nghị điều chỉnh độ nhạy micro (mic gain) ở mức 4 và micro cài áo (lavalier) ở mức 8.

• ③ Nút “+”: Trong chế độ điều chỉnh độ nhạy, nhấn nút “+” để tăng độ nhạy micro (MIC Gain).

• ④ Nút “-”: Trong chế độ điều chỉnh độ nhạy, nhấn nút “-” để giảm độ nhạy micro (MIC Gain).

• ⑤ Nút nguồn (Power button): Nhấn giữ công tắc nguồn 2 giây để Bật/Tắt, và nhấn nhanh để bật/tắt chức năng tắt tiếng (mute).

• ⑥ Ngăn chứa pin (Battery compartment): Dùng để lắp pin AA.

• ⑦ Công tắc cắt tần số thấp (Low-cut switch): Gạt sang "ON" để lọc tiếng ồn môi trường tần số thấp dưới 150Hz (tiếng phương tiện giao thông, điều hòa, rung động, v.v.). Gạt sang "OFF" để thu âm bình thường.

• ⑧ Đèn LED Mute: Đèn sáng màu xanh lá khi đang ở chế độ tắt tiếng. Khi tắt chức năng tắt tiếng (thu âm bình thường), đèn sẽ sáng màu đỏ.

• ⑨ Kẹp thắt lưng (Belt clip): Dùng để gắn bộ phát vào thắt lưng.

• ⑩ Cổng kết nối micro (Mic connector): Dùng để kết nối với micro sử dụng jack cắm 3.5mm.

• ⑪ Anten ngoài (External antenna): Anten bước sóng 1/4 giúp tăng phạm vi truyền tín hiệu.

2. Cách chỉnh kênh,dò tần số và chỉnh âm lượng trên TS-8807PP

Lưu ý trước khi cài đặt

• ① Trước khi bật bộ thu, không được bật bộ phát. Giảm âm lượng bộ thu, sau đó nhấn giữ nút nguồn trong 3 giây. Màn hình sẽ sáng và hiển thị tần số.

• ② Trước khi bật bộ phát, hãy kiểm tra mức RF và AF trên LCD. Nếu có nhiễu, hãy chuyển sang kênh khác.

Khóa và mở khóa hệ thống

• Khóa: Nhấn giữ nút SET trong 3 giây. Tất cả các nút chức năng sẽ bị khóa (trừ nút nguồn).

• Mở khóa: Nhấn giữ nút SET trong 3 giây một lần nữa để mở.

Điều chỉnh tần số

• Chỉnh thủ công: Nhấn nhanh nút "▲" hoặc "▼" để thay đổi tần số. Khi đạt tần số mong muốn, ngừng nhấn để máy lưu lại.

• Đồng bộ (Matching): Bật bộ phát, hướng cửa sổ IR của bộ phát vào cửa sổ IR của bộ thu (khoảng cách 10cm-50cm). Nhấn nút SET, máy sẽ dò và đồng bộ.

• Tự động dò quét (Auto-scanning): Nhấn giữ nút "▲" của kênh tương ứng trong 3 giây. Máy sẽ tự tìm tần số sạch (không nhiễu). Sau đó bật bộ phát để đồng bộ.

• Chỉnh khoảng cách kênh: Nhấn giữ nút "▼" trong 3 giây, sau đó dùng nút "▼" và SET để chọn giữa 250KHz hoặc 25KHz.

Các lưu ý quan trọng (Notices)

• ① Nếu sử dụng anten đa hướng, hãy đặt anten cách tường (đặc biệt là vật kim loại) ít nhất 0.5m.

• ② Phạm vi thu sóng phụ thuộc nhiều yếu tố. Nếu không có vật kim loại lớn cản trở hướng truyền sóng, hiệu quả sẽ tốt hơn.

• ③ Nếu điều kiện thu sóng kém, có thể sử dụng cáp kéo dài và anten tăng tích cao, hoặc bộ khuếch đại anten.

• ④ Trong quá trình vận hành, nếu màn hình LCD của bộ phát nhấp nháy, nghĩa là pin sắp hết và cần thay thế kịp thời.

• ⑤ Nếu không sử dụng bộ phát trong thời gian dài, hãy tháo pin để tránh làm hỏng micro.

• ⑥ Điều chỉnh khoảng cách từ đầu micro đến miệng hợp lý: Nên giữ khoảng cách từ 5-15cm. Quá gần sẽ gây méo tiếng, quá xa sẽ làm giảm tỉ lệ tín hiệu trên nhiễu (S/N ratio).

3. Bảng tần số trên bộ TS-8807PP
