Hướng dẫn sử dụng bộ Micro không dây cầm tay TS-8807HH

Dự án đã triển khai

Takstar | 2026-01-25

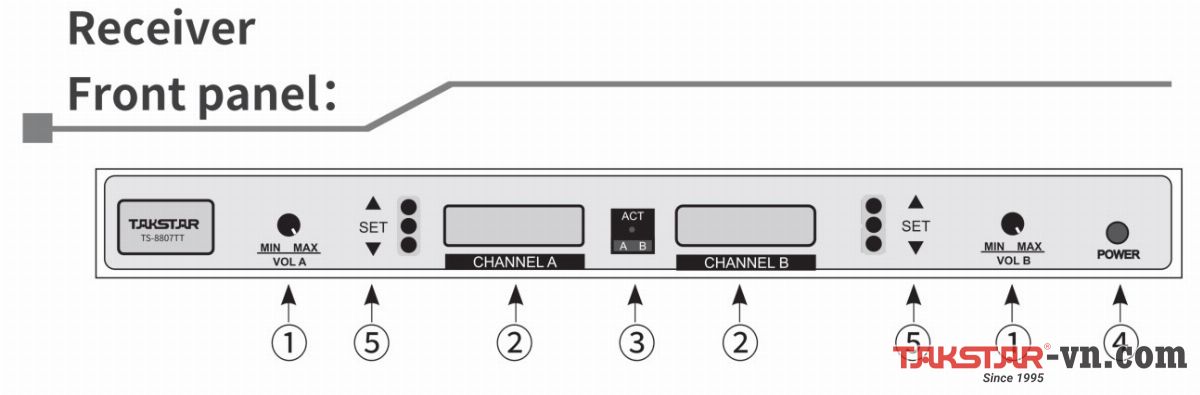

Mặt trước bộ thu TS-8807TT (Receiver Front Panel)

① Điều chỉnh âm lượng (Volume control): Dùng để điều chỉnh mức âm lượng đầu ra.
② Màn hình LCD: Hiển thị trạng thái đồng bộ, tần số và mức tín hiệu thu được.
③ Cửa sổ đồng bộ hồng ngoại (Infrared matching window): Được sử dụng kết hợp với nút SET để truyền tham số tần số tới bộ phát.
④ Công tắc nguồn (Power switch): Dùng để bật/tắt bộ thu. Khi bộ thu được bật, màn hình LCD sẽ sáng lên.
⑤ Nút chức năng (Function button): Được sử dụng để điều chỉnh tần số, đồng bộ và dò quét tín hiệu

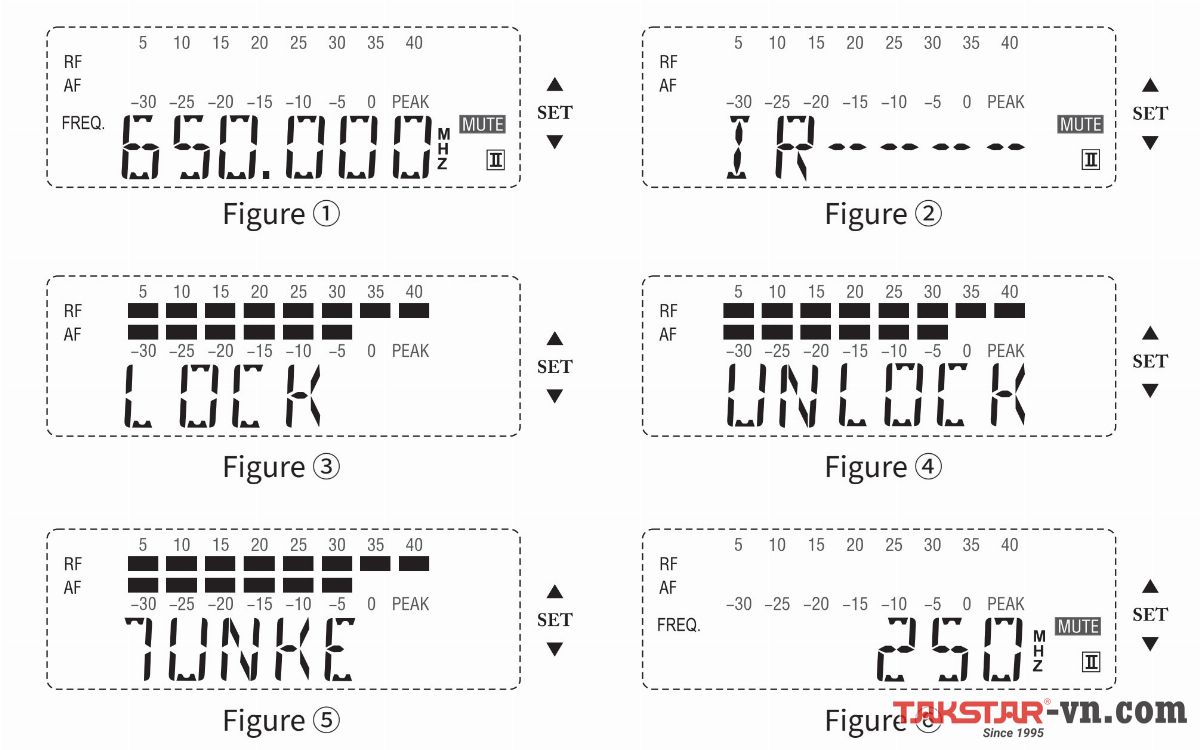

Màn hình LCD trên bộ thu TS-8807TT (LCD Display)

① Hiển thị mức RF 8 đoạn (8 section RF level display): Hiển thị mức độ mạnh yếu của tín hiệu thu được.
② Hiển thị mức âm thanh 8 đoạn (8 section audio level display): Hiển thị mức tín hiệu âm thanh.
③ Hiển thị menu tần số (Frequency menu display): Khi chữ "FREQ" sáng lên, màn hình sẽ hiển thị tần số hoạt động hiện tại.
④ Hiển thị tắt tiếng (Mute display): Khi chữ "MUTE" sáng lên, điều này có nghĩa là bộ thu đang ở trạng thái tắt tiếng.
⑤ Hiển thị 6 ký tự (6 character display): Hiển thị các thông tin vận hành hiện tại.
⑥ Hiển thị lựa chọn kênh (Channel selection display): Biểu tượng Ⅰ là kênh A; biểu tượng Ⅱ là kênh B.

Mặt sau bộ thu TS-8807TT (Receiver Rear Panel)

⑥ Cổng nguồn (Power connector): Kết nối với nguồn điện DC 12V. Chân cắm trung tâm là cực dương (+).
⑦ Cổng anten (Antenna connector): Kết nối với anten ngoài để tăng phạm vi hoạt động.
⑧ Điều chỉnh độ nhạy (Sensitivity adjustment): Phạm vi điều chỉnh từ 0-40dBm. Chỉ số càng nhỏ thì độ nhạy càng thấp và phạm vi hoạt động càng hẹp, nhưng khả năng chống nhiễu sẽ cao hơn và ngược lại.
⑨ Đầu ra âm thanh cân bằng (Audio balanced output): Cổng kết nối XLR (cổng canon), đầu ra tín hiệu riêng biệt cho từng kênh ở mỗi bên.
⑩ Đầu ra âm thanh không cân bằng (Audio unbalanced output): Cổng kết nối loại P (6.35mm), đầu ra tín hiệu kết hợp của cả hai kênh.

Với micro cầm tay không dây TS-8807TT chúng ta cần chú ý một số điểm cơ bản như sau

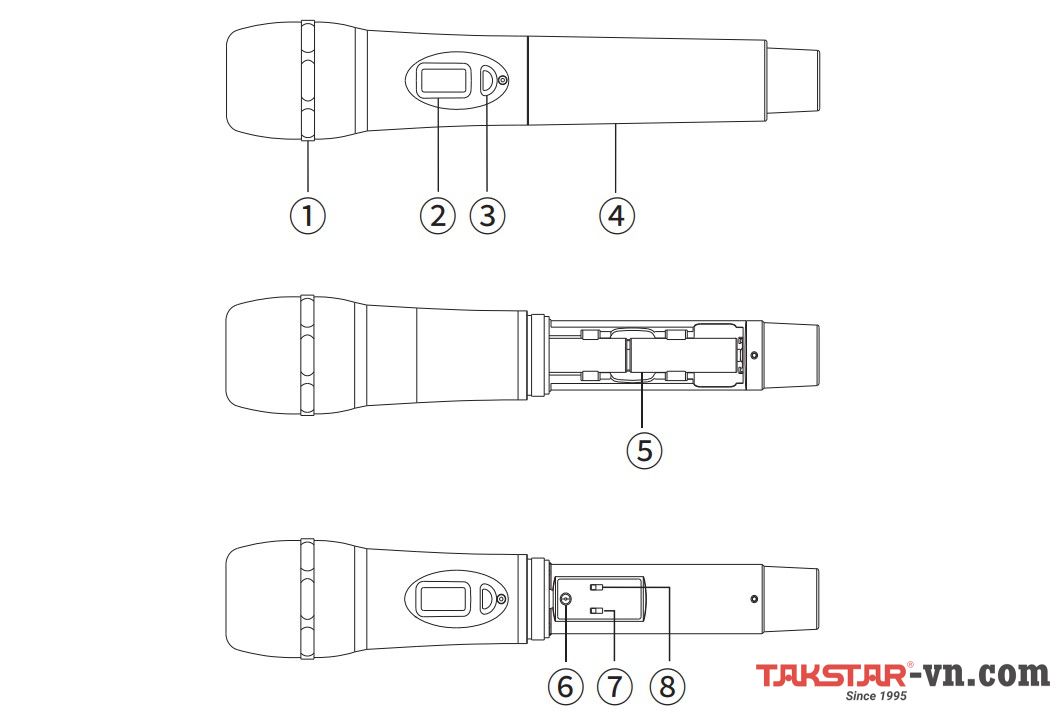

① Lưới bọc và đầu thu (Grille and cartridge): Lưới sắt bảo vệ đầu thu, loại bỏ tiếng "bộp" và giúp micro không bị lăn khi đặt trên bàn.
② Màn hình LCD: Hiển thị tần số/kênh và mức pin.
③ Công tắc nguồn (Power Switch): Nhấn giữ 2 giây để bật bộ phát, và nhấn giữ 2 giây để tắt.
④ Thân micro (Microphone Housing): Là nơi lắp ráp lưới sắt và đầu thu ở phía trên, bên trong chứa pin, bảng mạch truyền dẫn PCB và có anten ở phần đuôi.
⑤ Ngăn chứa pin (Battery Compartment): Lắp 2 viên pin AA.
⑥ Cửa sổ đồng bộ dữ liệu hồng ngoại (Infrared Data Synchronization Window): Truyền tín hiệu tần số đến bộ phát bằng cách nhấn nút “SET” trên bộ thu.
⑦ Công tắc khóa (Locking Switch): Khóa nút chức năng. Khi gạt sang vị trí “ON”, bộ phát không thể bị tắt bằng công tắc nguồn.
⑧ Công tắc điều chỉnh công suất phát (Transmit Power Adjusting Switch): Điều chỉnh công suất phát tín hiệu.

① Trước khi bật bộ thu, không được bật bộ phát. Giảm âm lượng bộ thu, sau đó nhấn giữ nút nguồn trong 3 giây. Màn hình sẽ sáng và hiển thị tần số.
② Trước khi bật bộ phát, hãy kiểm tra mức RF và AF trên LCD. Nếu có nhiễu, hãy chuyển sang kênh khác.

Khóa: Nhấn giữ nút SET trong 3 giây. Tất cả các nút chức năng sẽ bị khóa (trừ nút nguồn).
Mở khóa: Nhấn giữ nút SET trong 3 giây một lần nữa để mở.

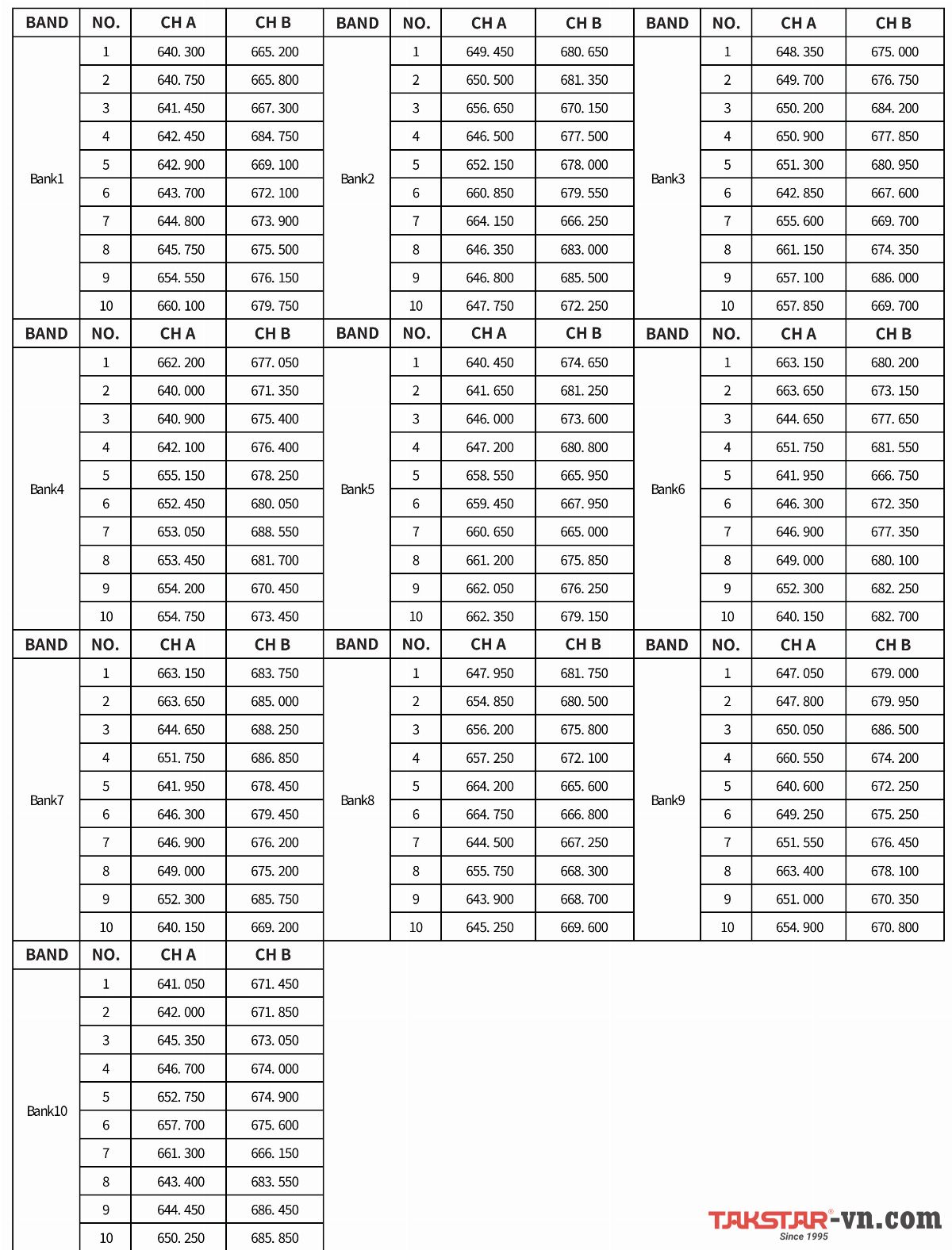

Chỉnh thủ công: Nhấn nhanh nút "▲" hoặc "▼" để thay đổi tần số. Khi đạt tần số mong muốn, ngừng nhấn để máy lưu lại.
Đồng bộ (Matching): Bật bộ phát, hướng cửa sổ IR của bộ phát vào cửa sổ IR của bộ thu (khoảng cách 10cm-50cm). Nhấn nút SET, máy sẽ dò và đồng bộ.
Tự động dò quét (Auto-scanning): Nhấn giữ nút "▲" của kênh tương ứng trong 3 giây. Máy sẽ tự tìm tần số sạch (không nhiễu). Sau đó bật bộ phát để đồng bộ.

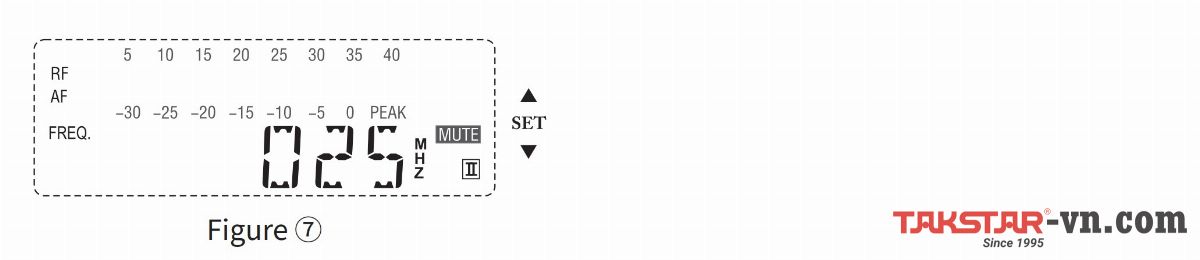

Chỉnh khoảng cách kênh: Nhấn giữ nút "▼" trong 3 giây, sau đó dùng nút "▼" và SET để chọn giữa 250KHz hoặc 25KHz.

① Nếu sử dụng anten đa hướng, hãy đặt anten cách tường (đặc biệt là vật kim loại) ít nhất 0.5m.
② Phạm vi thu sóng phụ thuộc nhiều yếu tố. Nếu không có vật kim loại lớn cản trở hướng truyền sóng, hiệu quả sẽ tốt hơn.
③ Nếu điều kiện thu sóng kém, có thể sử dụng cáp kéo dài và anten tăng tích cao, hoặc bộ khuếch đại anten.
④ Trong quá trình vận hành, nếu màn hình LCD của bộ phát nhấp nháy, nghĩa là pin sắp hết và cần thay thế kịp thời.
⑤ Nếu không sử dụng bộ phát trong thời gian dài, hãy tháo pin để tránh làm hỏng micro.
⑥ Điều chỉnh khoảng cách từ đầu micro đến miệng hợp lý: Nên giữ khoảng cách từ 5-15cm. Quá gần sẽ gây méo tiếng, quá xa sẽ làm giảm tỉ lệ tín hiệu trên nhiễu (S/N ratio).
