Hướng dẫn sử dụng bộ Micro không dây cầm tay TS-3380

1. Cấu tạo và chức năng TS-3380

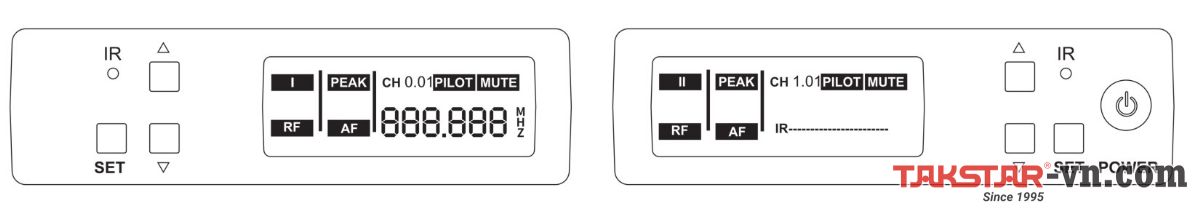

Mặt trước bộ thu TS-3380 (Receiver Front Panel)

• ① Nút Chức năng (Function Button): Dùng để chọn kênh, điều chỉnh/đồng bộ/quét tần số, v.v.

• ② Màn hình LCD (LCD Display): Hiển thị trạng thái đồng bộ, tần số, mức tín hiệu thu được (RF/AF), v.v.

• ③ Cổng đồng bộ hồng ngoại (IR Sync Window): Truyền các thông số tần số tới bộ phát (micro), sử dụng kết hợp với nút [SET].

• ④ Công tắc nguồn (Power Switch): Kiểm soát nguồn điện cung cấp cho bộ thu.

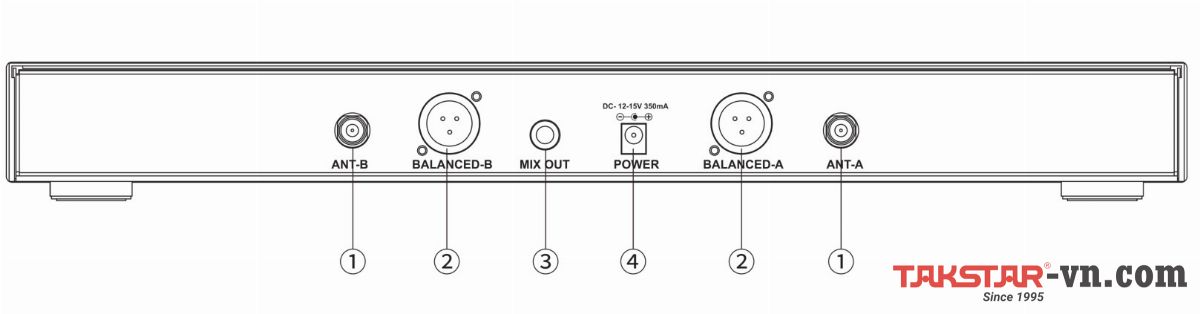

Mặt sau bộ thu TS-3380 (Receiver Rear Panel)

• ① Ăng-ten (Antenna): Ăng-ten kênh A/B.

• ② Cổng ra âm thanh cân bằng (Audio Balanced Output): Cổng cắm dạng XLR (cổng canon), cung cấp đầu ra tín hiệu độc lập cho từng kênh.

• ③ Cổng ra âm thanh hỗn hợp (Mixed Audio Output): Trộn tín hiệu âm thanh của cả hai kênh vào một đầu ra duy nhất.

• ④ Cổng cắm nguồn (Power Socket): Kết nối với nguồn điện một chiều DC 12V; cực trung tâm kết nối với điện áp dương (+).

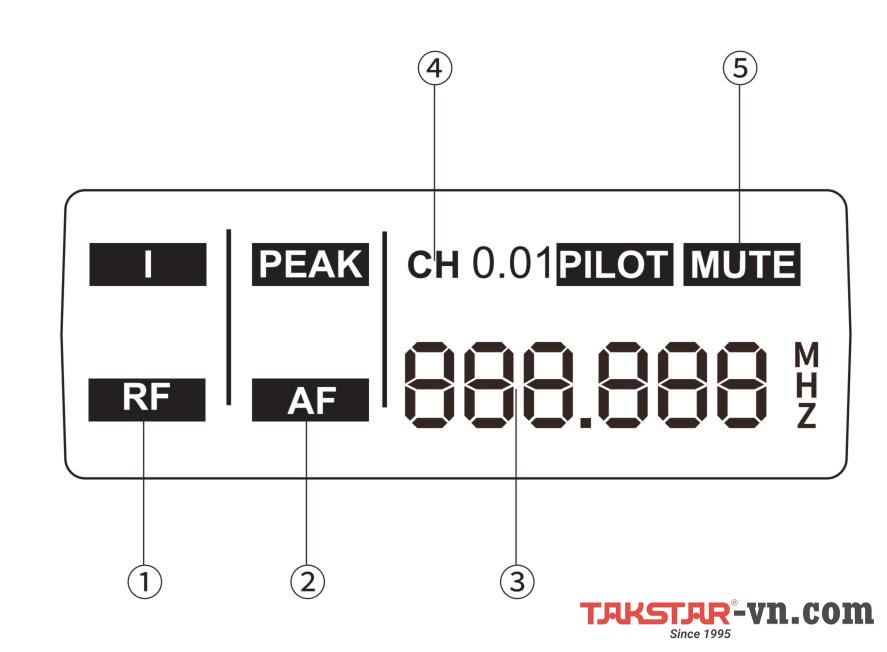

Màn hình LCD trên bộ thu TS-3380 (LCD Display)

• ① Chỉ báo RF (RF Indicator): Hiển thị cường độ tín hiệu sóng vô tuyến thu được từ micro.

• ② Chỉ báo AF (AF Indicator): Hiển thị cường độ tín hiệu âm thanh.

• ③ TẦN SỐ (FREQUENCY): Hiển thị tần số hoạt động hiện tại của thiết bị.

• ④ CH (Kênh): Hiển thị kênh mặc định đang sử dụng.

• ⑤ MUTE (Ngắt tiếng): Hiển thị trạng thái đang ngắt âm thanh.

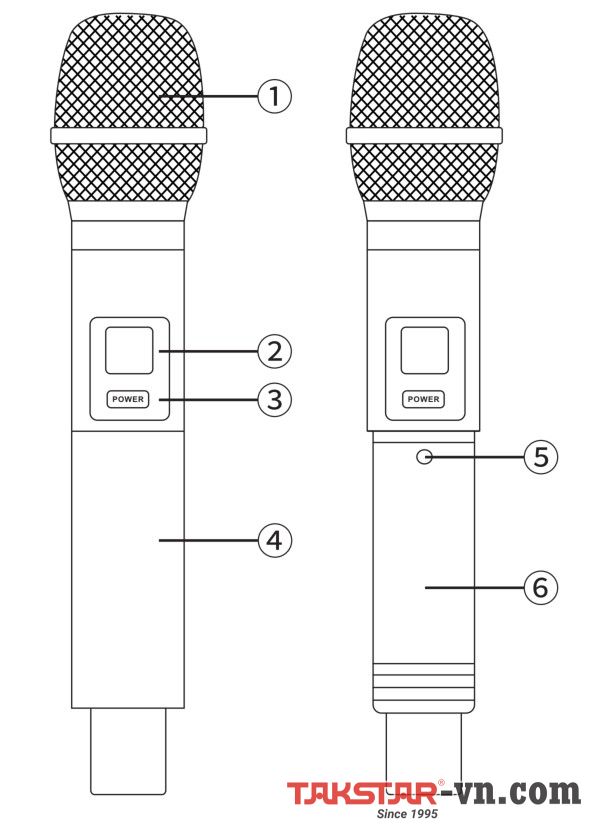

Micro cầm tay TS-3380 (Handheld Transmitter)

• ① Lưới bảo vệ & Củ mic (Mic Grille & Capsule): Lưới sắt bảo vệ củ mic (nơi chuyển đổi âm thanh thành tín hiệu điện) và giúp mic không bị lăn trên mặt bàn.

• ② Màn hình hiển thị (Display Screen): Hiển thị các thông tin như tần số hoạt động và dung lượng pin.

• ③ Công tắc nguồn (Power Switch): Dùng để bật hoặc tắt nguồn bộ phát.

• ④ Thân máy (Mic Body): Phần khung lắp lưới bảo vệ và củ mic phía trên, chứa pin và bảng mạch phát bên trong, có ăng-ten phát tích hợp ở dưới đáy.

• ⑤ Cổng đồng bộ hồng ngoại (IR Sync Window): Nhận các thông số tần số từ bộ thu, sử dụng kết hợp với nút [SET] trên bộ thu (nằm trên thân mic, phía sau nắp vặn).

• ⑥ Ngăn chứa pin (Battery Compartment): Nơi lắp 2 viên pin AA (vui lòng chú ý đúng cực âm/dương khi lắp pin)

2. Cách chỉnh kênh,dò tần số và chỉnh âm lượng trên TS-3380

Điều chỉnh tần số thủ công (Adjust Frequency Manually)

• Tại màn hình chính, nhấn nhanh nút [SET] hai lần, sau đó nhấn nhanh nút [▲] hoặc [▼] của kênh tương ứng để chọn tần số mong muốn.

• Ngừng nhấn và chờ cho đến khi con số tần số ngừng nhấp nháy.

• Lưu ý: Sau khi chỉnh tần số, phải thực hiện các bước đồng bộ IR dưới đây để kết nối tay mic với bộ thu.

Đồng bộ hồng ngoại (IR Sync)

• Sau khi chọn kênh trên bộ thu, hãy bật nguồn tay mic.

• Đặt cổng IR của tay mic đối diện với cổng IR của bộ thu (khoảng cách từ 10~30cm).

• Nhấn nhanh nút [SET] để bắt đầu đồng bộ; màn hình sẽ hiển thị giao diện IR và quá trình đồng bộ.

• Khi hoàn tất, tần số hiển thị trên bộ thu và tay mic phải trùng khớp nhau. Nếu thất bại, hãy nhấn [SET] để thử lại.

Điều chỉnh số thứ tự tần số

• Nhấn nhanh nút [SET] ba lần tại màn hình chính.

• Nhấn [▲] hoặc [▼] để chọn số thứ tự mong muốn (từ 1 đến 14) và nhấn [SET] để xác nhận.

Quét tần số tự động (Auto Scan)

• Nhấn nhanh nút [SET] bốn lần, sau đó nhấn [▲] hoặc [▼] của một kênh để bắt đầu quét tự động tìm tần số "sạch".

• Sau khi tìm thấy tần số, bật nguồn tay mic và thực hiện các bước đồng bộ IR tương tự mục 4.2.

• Lưu ý: Khi dùng nhiều bộ mic cùng lúc, hãy giữ các tay mic đã ghép đôi ở trạng thái BẬT trong khi quét tần số cho bộ thu tiếp theo.

Điều chỉnh âm lượng (Volume)

• Tại màn hình chính, nhấn nút [▲] hoặc [▼] của kênh tương ứng để chỉnh âm lượng (tổng cộng có 31 mức).
