EA-3 amply hội trường,KTV ngõ ra trở kháng thấp 4-8Ω với 2 kênh kết nối loa độc lập, có công suất 330W*2CH 8Ω. Amply dùng nhiều trong âm thanh gia đình, quán KTV, hội trường... nơi chủ yếu dùng âm thanh Stereo L-R
(hình minh hoà EA-2)
1. Công tắc nguồn (Power Switch)
Khi nhấn nút này, mạch khởi động mềm chống sốc điện sẽ được kích hoạt. Sau khoảng 3~4 giây, quá trình khởi động mềm hoàn tất khi bạn nghe thấy một tiếng "tạch". Hãy đợi thêm khoảng 1~2 giây nữa cho đến khi nghe thấy một tiếng "tạch" khác, lúc này thiết bị đã sẵn sàng ở trạng thái hoạt động.
2. Núm điều chỉnh mức đầu vào CH-1/CH-2 (Input Level Control Knob)
Điều chỉnh núm này để kiểm soát âm lượng đến mức mong muốn.
3. Đèn LED báo đỉnh CH.A/CH.B (Peak LED)
Đèn LED chỉ báo này sẽ sáng trong hai trường hợp:
1) Khi công suất đầu ra của bộ khuếch đại (âm ly) đạt mức tối đa và sắp xảy ra hiện tượng xén tín hiệu (clipping). Tại thời điểm này, bạn nên giảm mức đầu vào một cách hợp lý.
2) Khi có tín hiệu đầu vào nhưng không có âm thanh ra loa, đèn chỉ báo sẽ nhấp nháy liên tục. Điều này là do hiện tượng đoản mạch tải. Trong trường hợp này, bạn nên tắt nguồn bộ khuếch đại và xử lý vấn đề đoản mạch trước khi tiếp tục vận hành.
4. Đèn LED bảo vệ CH.A/CH.B (Protection LED)
Đèn LED chỉ báo này sẽ sáng trong bốn trường hợp (thực tế liệt kê 5):
a) 3~5 giây sau khi khởi động.
b) Bảo vệ quá tải.
c) Bảo vệ dòng điện một chiều (DC).
d) Nhiệt độ hoạt động của thiết bị vượt quá 90°C.
e) Bộ khuếch đại bị lỗi/hỏng hóc.
5. Đèn LED tín hiệu CH.A/CH.B (Signal LED)
Đèn LED chỉ báo này sẽ sáng khi bộ khuếch đại đang ở trạng thái hoạt động bình thường và có tín hiệu đầu ra.
6. Đèn LED nguồn (Power LED)

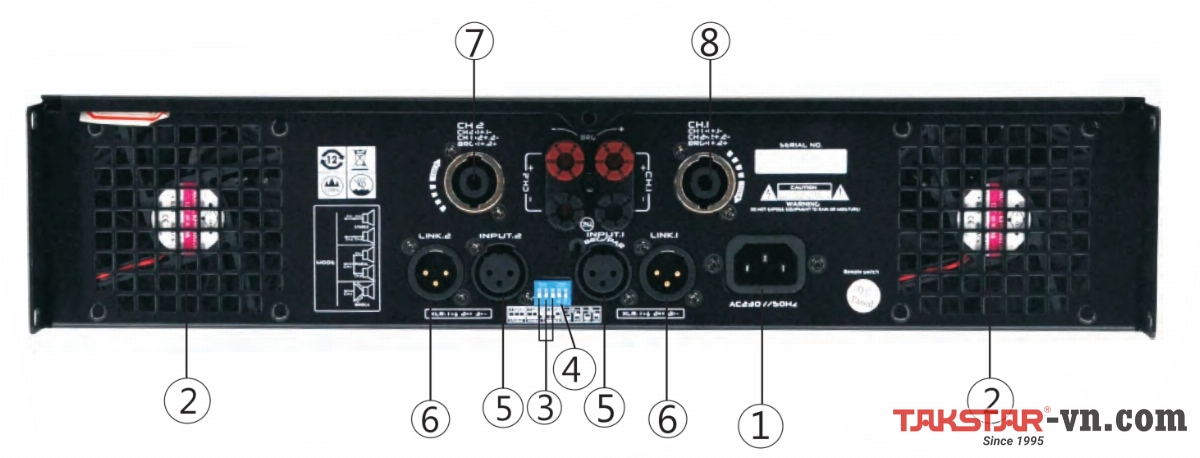

1. Đầu vào nguồn (Power Input)
2. Quạt và khe thông gió (Fan and ventilation opening)
Bộ khuếch đại (âm ly) tỏa nhiệt khi hoạt động, do đó KHÔNG ĐƯỢC chặn các khe này.
3. Lựa chọn chế độ đầu ra (Output Mode Selection)
Chọn một trong các chế độ: Stereo (Hai kênh độc lập) / Parallel (Song song) / Bridge (Cầu).
4. Lựa chọn độ nhạy đầu vào (Input Sensitivity Selection)
Chọn mức 1.0V hoặc 1.4V.
Công tắc gạt số 4 tương ứng với kênh CH.2, và công tắc số 5 tương ứng với kênh CH.1.
5. Đầu vào tín hiệu XLR CH.1/CH.2 (CH.1/CH.2 XLR Signal Input)
Sử dụng đầu nối XLR tiêu chuẩn (Cái).
Sơ đồ chân: Chân 1: GND (Tiếp đất), Chân 2: POS (+) (Dương), Chân 3: NEG (-) (Âm).
6. Đầu ra tín hiệu XLR CH.1/CH.2 (CH.1/CH.2 XLR Signal Output)
Sử dụng đầu nối XLR tiêu chuẩn (Đực), có thể truyền tín hiệu sang một bộ khuếch đại khác bằng cách kết nối với cổng XLR (Cái) của thiết bị đó.
Sơ đồ chân tương tự: Chân 1: GND, Chân 2: POS (+), Chân 3: NEG (-).
7. Đầu ra SPEAKON CH.2 (CH.2 SPEAKON Output)
Cổng kết nối SPEAKON chuyên nghiệp.
Sơ đồ đấu dây: Đầu ra CH.2: 1+, 1-; Đầu ra CH.1: 2+, 2-; Chế độ Bridge (BRG): 1+, 2-.
8. Đầu ra SPEAKON CH.1 (CH.1 SPEAKON Output)
Cổng kết nối SPEAKON chuyên nghiệp.
Sơ đồ đấu dây: Đầu ra CH.1: 1+, 1-; Đầu ra CH.2: 2+, 2-; Chế độ Bridge (BRG): 1+, 2-.
